录播服务器BH-LB05

目录

一、         产品概述............................................................................................................ 3

二、         产品优势............................................................................................................ 4

三、         应用场景............................................................................................................ 6

四、         产品结构............................................................................................................ 8

五、         特性和功能........................................................................................................ 9

5.1        丰富的录制功能.............................................................................................. 9

5.2        全面的播放功能.............................................................................................. 9

5.3        完善的节目管理............................................................................................ 10

5.4        多样的统计分析............................................................................................ 11

5.5        系统安全可靠................................................................................................ 11

5.6        易于集成....................................................................................................... 12

六、         技术指标.......................................................................................................... 1

一、           产品概述

BH-LB05录播服务器是深圳宝华视联科技有限公司自主研发的新一代多媒体录播系统。该系统基于IP网络，提供专业的音视频录制、直播观看、点播回放、内容发布等功能，可同时录制高清、标清的视频图像。系统通过前端设备（R系列编码器、多媒体录播一体机、H.323终端）采集各种音视频、计算机屏幕信号，编码后通过网络传输给后端的BH-LB05录播服务器进行录制存储。录播服务器可兼容各种主流H.323标准MCU完成视频会议全过程无失真的地高清录制。除此之外，录播服务器可与网络摄像头配合使用，实时监控目标现场。录播服务器同步整合视音频，生成标准流媒体文件，提供强大的资源管理平台，实现存储、直播点播等强大功能。录播服务器凭借强大的综合性能，可广泛应用于会议室、报告厅、手术室、多媒体教室等多种场合，非常适合学校、培训机构、医疗、金融等行业和企业用户使用

二、           产品优势

1、 高性能编码

宝华视联录播服务器承载高性能编码卡，采用H.264High Profile视频压缩标准，可达到更低的码率、更好的图像质量和无线网络适应性。满足用户在低带宽网络情况下观看高清视频的需求。单台录播服务器内可并行扩展多路编码卡，实现多路数、高性能编码运算，大大提高了服务器编码性能。

2、  全格式转码

宝华视联录播服务器自身包含了大量的视音频解码器，使系统可以兼容支持多种主流视频文件的导入，并对其进行高速文件转换，支持的文件格式如avi、m2v、m2t、m2ts 、ts、mpg、mpeg、f4v、vob、mxf、mkv等。针对手机、电视、网络、大屏等多种终端设备的观看方式，宝华视联录播服务器提供了全分辨率输出功能，用户可以根据终端种类的不同，自定义视频输出分辨率大小以及码率大小。

3、大容量并发

宝华视联录播单体服务器支持大容量的流媒体业务请求，采用先进的流媒体并发技术，单台设备即可实现高并发直播、点播。

4、 全面的媒体播放途径

宝华视联录播服务器采用先进的流媒体开发技术，支持多种标准网络通信协议，支持多屏合一功能，不限终端，如计算机、移动设备、机顶盒设备，凡是有网络接收功能并且有屏幕的设备理论上都可以作为录播的终端接收设备。

5、灵活的文档同览

支持上传视频相关联的标准格式文档，播放相关视频时即可实现文档、视频同步播放、自动翻页等人性化功能，便于用户灵活利用、观看视频及文档信息。

6、  强大的适应性

宝华视联录播服务器采用同源多码率视频编码技术，以满足不同用户在不同网络环境下的完美观看体验。同时宝华视联录播服务器提供完整的API接口，可无缝集成到现有用

户的工作流中，支持全面的多媒体内容发布。

7、灵活的控制管理

基于WEB中文方式管理，操作界面友好。灵活的多用户多权限的管理，支持先进的LDAP、AD认证方式，提供用户安全便捷的控制管理方式。操作简易的预案管理，用户可自定义预案管理，高效快捷进入录制模式，实现录播服务器超强管理性。

三、           应用场景

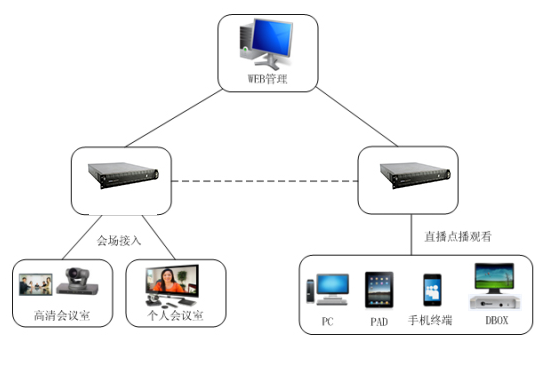

1、 录播服务器在视频会议中的应用

一改传统视频会议中无法保存、传播有限等弊端，录播服务器可配合视频会议系统完成视频会议全过程无失真的高清录制。录播服务器通过H.323协议呼入到视频会议中，MCU也可通过IP呼叫的方式直接呼入录播服务器，提供视频会议中高清流畅多点录制。录制过程支持高清视频会议主流，也可录制静态动态双流。录播服务器提供会议过程中大规模实时直播，方便未与会人员实时观看会议进程，用户可通过PC、PAD、智能手机或者DBOX直接观看节目。录播服务器同步生成标准流媒体文件，凭借强大的资源管理平台，实现存储、点播功能，扩大视频会议规模和范围。

2、  录播服务器与编码器配合使用

在会议室、多媒体教室、报告厅等有简单模拟音视频设备（摄像机、麦克风、音响等）的环境下，录播服务器可配合宝华视联R系列编码器进行模拟录制。编码器采集前端的音视频源，高清编码后通过IP网络传输至录播服务器，实现会议场景的实时录制存储。录播服务器提供实时直播功能，方便未与会用户多场景即时了解会议情况。资源发布采用视频门户网站式发布模式，确保最大化的传播途径。

四、           产品结构

BH-LB05是一款机架式多媒体录播服务器，硬件系统主要由一体化机箱、电源模块、风扇框等部件构成。

1、外观

BH-LB05作为一款灵活的机架式产品，结构合理、外观简洁、连线简单，便于现场部署。主机外观图如图所示。

2、背面板接口图

BH-LB05的接口图如图所示。

五、           特性和功能

5.1         丰富的录制功能

支持H.323、RTSP、RTMP媒体接入协议，完美适用于市面上摄像机、编码器、网络媒体流、视频会议等多种媒体源。无论是简单的音视频录制环境，或是精密的会议录制场景，均能完美实现音视频的高清晰录制。

·           支持H.323呼入方式进行录制，同时可支持双流模式录制。

·           支持网络摄像机、高清编码器通过RTSP/RTMP通信协议录制。

Ø  多元化录制选择

·           支持高中低三种录制质量同时录制，以适应不同的网络环境和观看终端，最高达到4M 1080P的全高清水平。

·           支持单流多画面、单流单画面不同会场画面组合录制。

·           支持单分屏、1+1分屏、1+2分屏、1+3分屏和画中画等模式。

Ø  多种音视频格式支持

·           视频格式

H.264HP 240P、360P、480P、720P、1080P，帧率最高可达60帧/秒。

·           音频格式

AAC_LC、G.711a、G.722

5.2         全面的播放功能

采用业内领先的Any Screen多屏播放的方式，用户可通过多种多媒体终端（PC、智能手机、Pad、DBOX）进行实时直播观看，点播观看。BH-LB05满足用户在不同网络环境下、多平台、多场合的直播点播需求，真正实现多屏合一的播放诉求。

Ø  全平台播放

·           支持计算机、平板电脑、手机等多种设备观看视频会议的直播与点播；

·           支持DBOX推送至电视机、显示器、等显示设备进行大规模集中直播观看，同时支持DBOX点播观看。

·           用户可以通过业界主流浏览器访问Web页面，在无需安装插件的情况下，流畅观看视频。支持的浏览器包括：

– Windows Internet Explorer 8及以上版本

– Google Chrome 30及以上版本

– Mozilla Firefox 24及以上版本

– Safari 5.0及以上版本

– Android 4.0及以上版本

Ø  全网络观看

支持在不同网络环境下选择高中低不同图像质量进行流畅观看。

Ø  文档同览

支持上传Word/ Powerpoint/PDF格式的文档资料，并将文档与视频互相关联，形成完整且内容丰富的多媒体节目。观看时，文档与视频同步播放，并且支持通过文档索引视频；

·           允许管理员上传文档，并与视频相关联；

·           视频直播时，文档同览功能支持直播过程中通过文档翻页自动生成索引和视频直接关联；

·           用户观看该节目的时候，文档会根据视频播放的进度自动翻页；

·           用户可以根据文档索引视频，即文档翻到某页时视频自动跳转到相应位置；

·           支持管理员设置精彩看点，观看看点时，文档自动跳转至相应位置进行播放；

·           允许用户下载文档；

5.3完善的节目管理宝华视联录播服务器提供多种节目管理功能，用户可以轻松上传视频、设置热点、发布管理、推送文件。

Ø  视频上传

BH-LB05提供上传视频的入口，上传文件格式支持如avi、m2v、m2t、m2ts 、ts、mpg、

mpeg、f4v、vob、mxf、mkv等。用户可以添加节目封面图片、节目名称、主讲人、关键字等信息，便于查找视频。

Ø  离线转码

录播服务器可以在系统空闲的时候进行转码，针对手机、电视、网络、大屏等多种终端设备的观看方式，录播服务器提供了全分辨率输出功能，用户可以根据终端种类的不同，自定义视频输出分辨率大小以及码率大小。管理员可以在BH-LB05的Web页面上查看转码前、转码中、已转码的文件状态。

Ø  设置热点视频

BH-LB05支持设置热点视频及其排序，热点视频将在首页热点区滚动显示，突出重点和亮点视频。

Ø  网络存储

BH-LB05提供本地磁盘或网络磁盘存储视频文件，网络磁盘包括IPSAN和NAS两种类型。

5.4         多样的统计分析

录播服务器提供多样化的统计分析，包括实时数据与历史数据统计、用户行为、翻页操作、网络存储等。

·           历史统计：用户总数、访问总数、节目总数和直播总数；

·           视频直播时，文档同览功能支持直播过程中通过文档翻页自动生成索引和视频直接关联；

·           用户实时信息：在线用户数，每个在线用户正在观看的节目；

·           节目实时信息：直播节目数，每个直播节目观看数，点播节目数，每个正在被点播的节目的观看数；

·           实时显示网络存储信息，加强对资源平台的维护管理。

5.5         系统安全可靠

支持定时备份、网络存储等功能，保证用户数据的完整性。同时兼备严格的安全特性，保证用户数据安全。

·           支持多种加密认证系统，方便与第三方认证系统对接。

·           提供管理员、CMS管理员、普通用户、Guest用户权限分组和密码保护；

·           支持LDAP、AD认证方式，允许用户设置LDAP、AD的相关信息；

·           支持数据库认证方式，允许管理员创建、删除、修改用户；

·           面向所有的节目内容提供全面的访问权限控制，提供观看密码保护。

5.6         易于集成

宝华视联录播服务器提供标准的RESTful接口形式，支持被第三方业务系统管理，支持二次开发集成。

·
