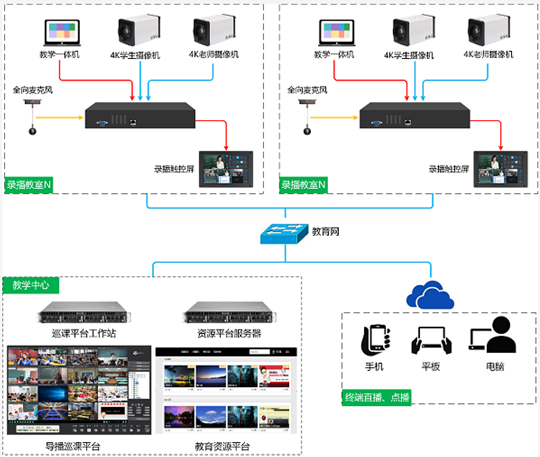

如上图所示:录播教室内只要安装极少设备即可实现整个教室的跟踪、定位、导播、录制等功能。功能介绍如下:
① 老师摄像机和学生摄像机能够智能定位跟踪拍摄,同时输出两路画面到录播主机,分别是老师全景、老师特写、学生全景、学生特写。
② 教师、学生语音用全向性拾音麦克风采集,将采集的音频信号经优化处理后输出到录播主机。
③ 常态化录播主机是整个录播教室的核心,对教师全景、教师特写、学生全景、学生特写和教学一体机(老师PPT)画面实现自动/手动切换、导播、录制、直播等功能,同时还具备画面视频输出显示功能,即通过HDMI高清视频输出,显示在大屏或者电视机上。录播主机配置7寸超大触摸屏,触控式操作方便老师使用。

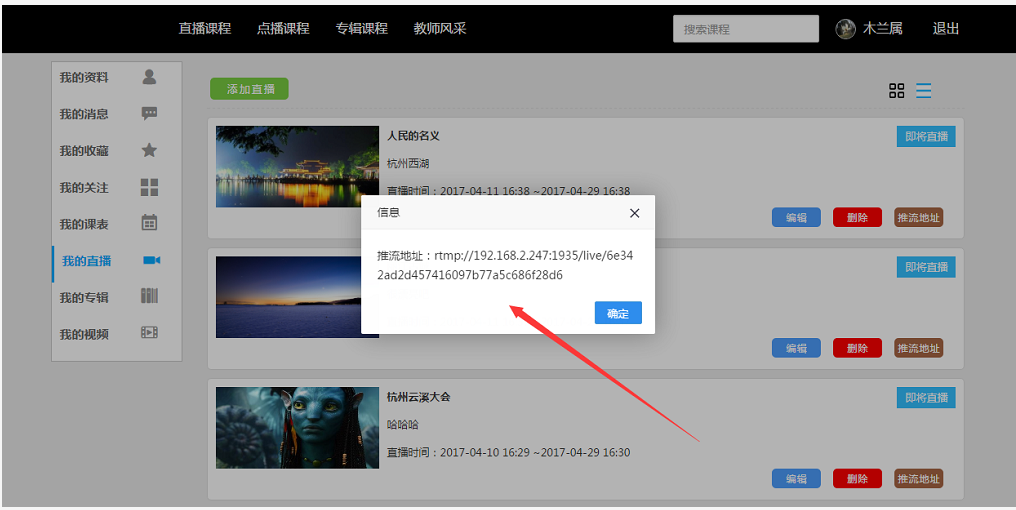

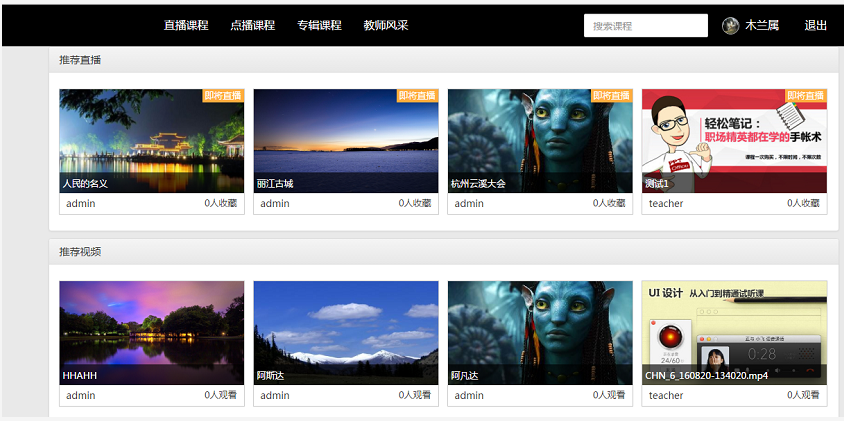

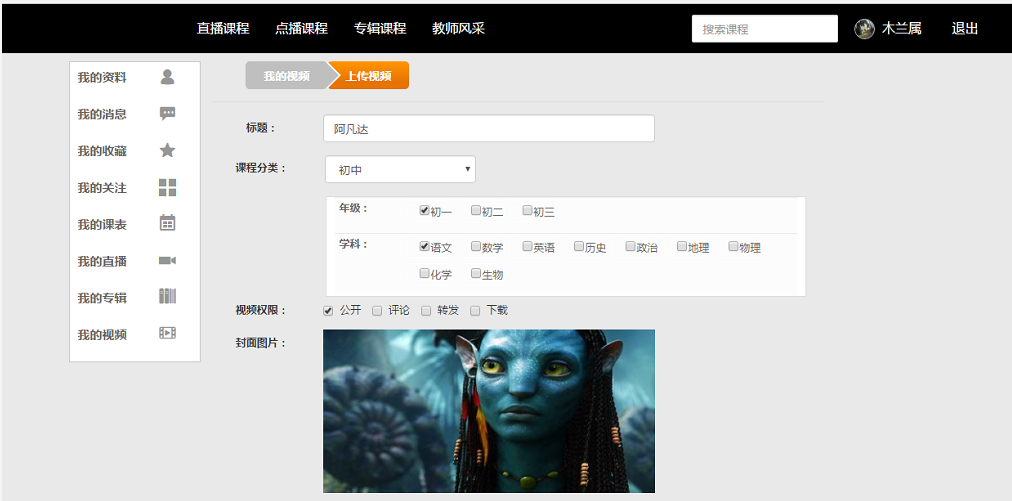

④ 整个教学视频的录制画面均能够录制生成1080P的高清视频画面,完全满足高清观看的质量要求。同时录播主机可以在录课的同时实时推送视频流到资源平台上进行直播,并且同时可生成相应的视频文件保存在资源平台服务器上,后期老师和学生也可以随时在资源平台上点播观看。

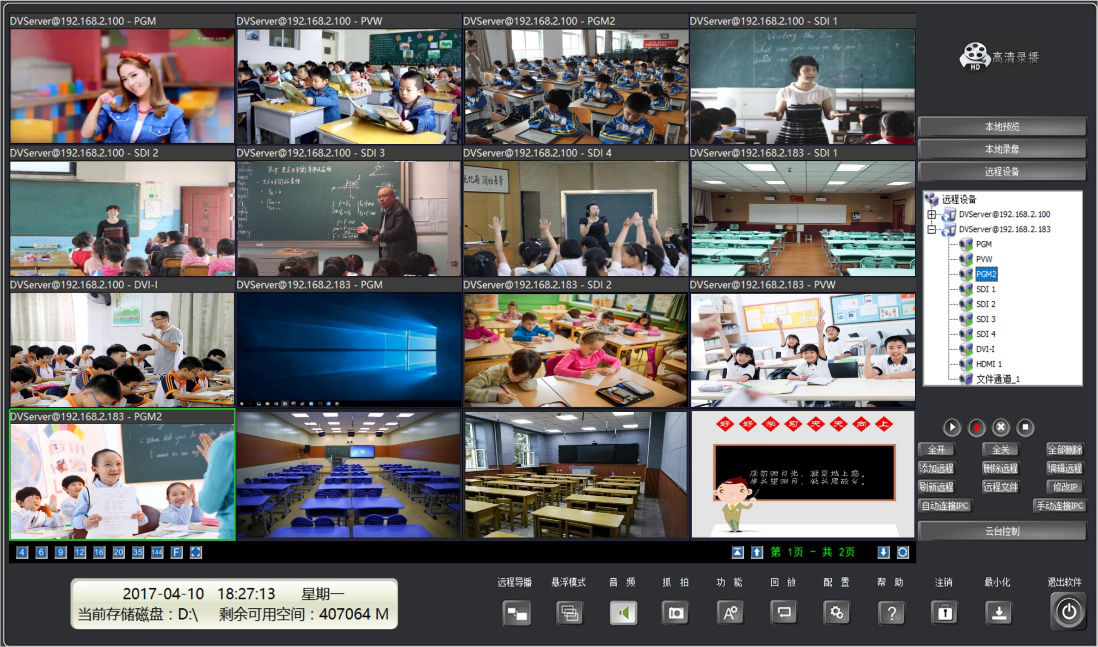

⑤ 导播巡课平台支持对多间录播教室的录播终端画面以电视墙的方式集中监控显示,支持1/4/6/9/16/64/144等画面分割显示。学校领导通过远程巡课,可以监控和对比各班级教学动态和质量,还支持远程配置、管理录制和直播、图像抓拍功能,让教学管理更轻松。
2.2. 系统主要优势
u 设备少,安装易
在教室端,除去已有的教学一体机(或教学电脑),整套系统由4台设备3条标准网线就全部搞定,且摄像机和麦克风无需布置电源,由录播主机直接供电。
在以往的精品录播或者常态化录播方案中,通常配备4台摄像机(有的甚至还需要安装定位分析摄像头)、1台录播主机、1台音频主机、多个麦克风等设备,整套系统的搭建需要SDI视频线、网线、音频线、控制线、电源线等多达十几根,费时费力,安装工程成本极高,且因故障点多难以排查,后期维护十分困难。
u 1台4K超高清摄像机取代2台传统摄像机
一台4K摄像机能取代两台传统云台摄像机,完成全景画面和特写画面的拍摄。设备的精简有效的降低整体成本,高度集成设计适合大规模的录播课室建设。
u 超大高清录播触控屏,让录播操作变得轻松简单
录播主机配套7寸超大高清录播触控屏,体积小巧,可以独立安装在讲台上,方便老师操作。录课过程中,老师能够随时掌握录播效果,即时调整录播状态。录播主机触控灵敏,只需轻轻点一点,就能灵活进行录制控制。
u 全新EPTZ智能跟踪,拍摄效果更好
系统采用新一代图像跟踪技术,两台摄像机无需驱动云台,就可以实现教师特写跟踪、全景拍摄、学生全景拍摄、学生特写定位。 跟踪平稳无抖动:跟踪更加平稳,能够迅速锁定跟踪目标,跟踪画面不会抖动; 多场景:在教室安装2台摄像机的情况下,可拍摄到4个场景画面,分别为教师特写、教师全景、学生特写、学生全景画面; 摄像机聚焦精准:传统的跟踪摄像机,常常会出现跟踪不聚焦的情况,而新一代图像跟踪技术完全不会出现这种情况,从而时刻保证画面的高清模式。
u 软件硬件全嵌入式设计

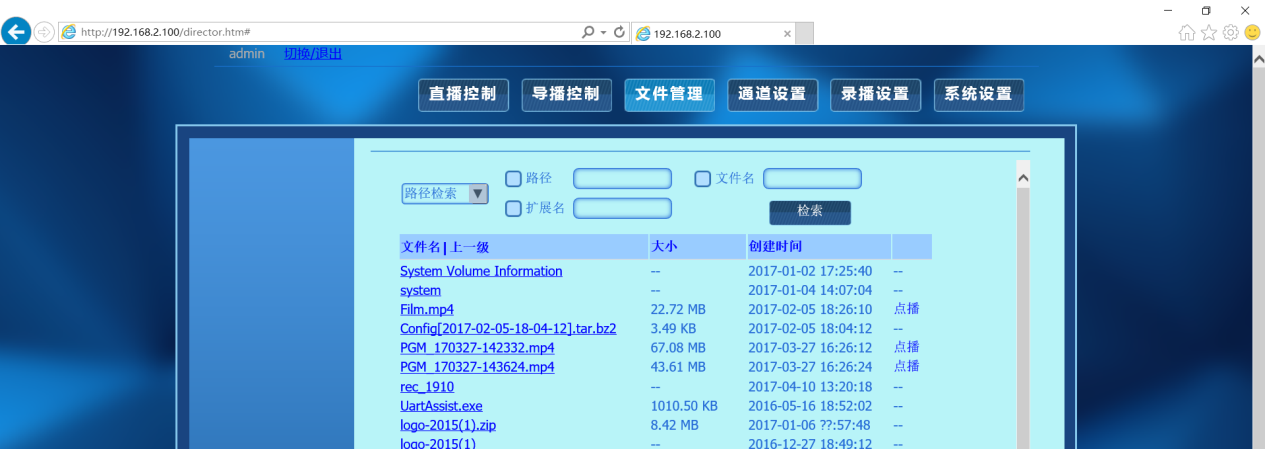

录播主机采用纯嵌入式架构设计,全嵌入式LINUX操作系统、性能稳定可靠、高质量的音视频编码,系统具备本地和远程两种配置方式,安装调试更加灵活;同时处理多路全高清视频,支持多画面切换、录制、手动/自动图像跟踪,并具备多点直播,点播预览等独特功能。
u 电源模式+资源模式,1080P全高清录制
系统采用4K超高清摄像机,输出的特写画面和全景画面均为1920*1080高清分辨率,录播主机录制的电源模式+资源模式视频均能达到1080P高清画质。
l 支持多级目录管理,可支持市、县(区)、学校、年级、班级的多级目录;局长、校长在办公室即可轻松巡视每一个班级。
l 支持1、4、6、9、12、16、20、35、64、90、144等画面分割现实;当鼠标指向该教室时,该教室画面自动放大。
l 支持自动搜索发现录播设备,并能够对录播教室重新命名重新管理。
l 单击任何一个教室,可以看到该教室的全部摄像机画面及VGA画面,再单击该画面可以全屏显示,达到全方位巡课的目的。
l 可单独监听任意一个教室的语音;可与任一教室进行语音对讲;可对任何教室画面进行录像抓拍;可对教室摄像机云台进行控制调整;可以对教室的设备进行控制。

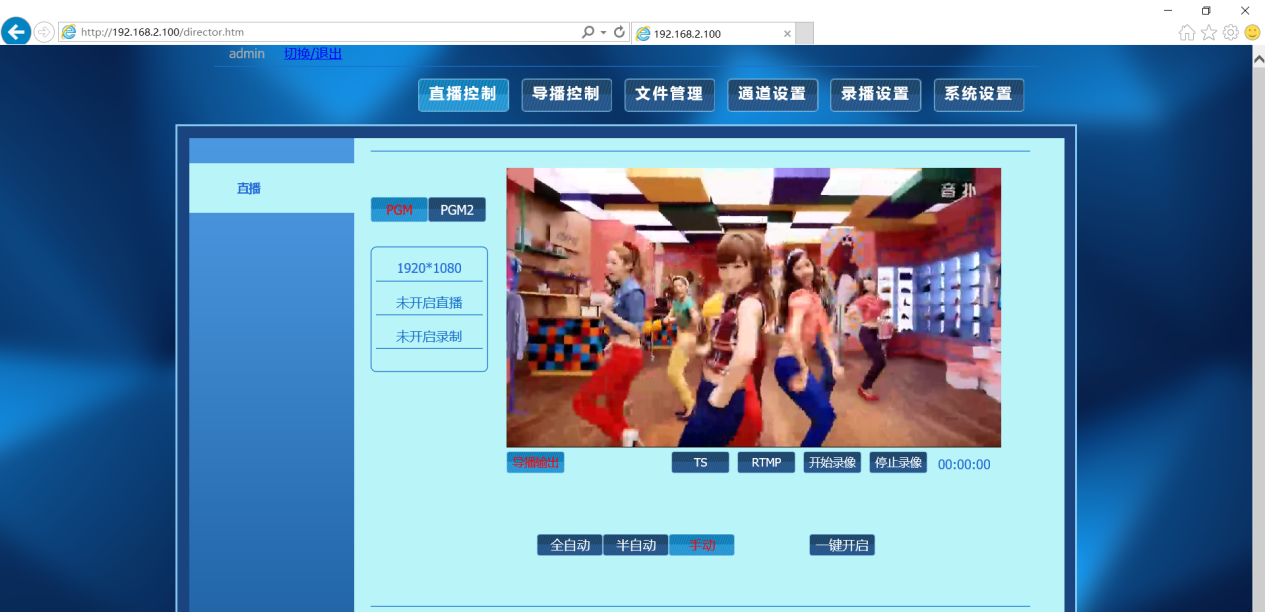

l 支持对网络上任一台录播主机进行远程导播;导播老师可以在办公室对任何一个教室的录播主机进行导播。
l 导播平台集视频监视,视频切换、云台控制,音频调整,直播/录制、暂停等 控制,特技效果、直播监视等功能,并在一个界面中显示。
l 可通过云导播软件平台进行设备的远程配置、管理录制和直播等操作。
